Serveer Valve CCD Automatische visuele inspectiemachine

NINGBO LANCEINDUSTRIAL CO., LIMITED is gespecialiseerd in visuele CCD-inspectieapparatuur en levert inspectiediensten voor productielijnen voor fabrikanten van in massa geproduceerde koelcomponenten. Hun Serve Valve CCD automatische visuele inspectiemachine is geschikt voor grootschalige productiescenario's zoals afsluitkleppen van airconditioning, waardoor geautomatiseerde screening van defecten mogelijk is.

Stuur onderzoek

Productomschrijving

De Serve valve CCD Automatische visuele inspectiemachine wordt voornamelijk gebruikt voor visuele inspectie van externe defecten in verschillende soorten schuifafsluiters. Het maakt gebruik van een PLC + touchscreenbediening en weergavemodus, maakt gebruik van geïmporteerde vision-sensoren voor detectie en beschikt over roterende cyclische tests. Het is snel en eenvoudig te bedienen, met een hoge mate van automatisering. Het is geschikt voor externe inspectie van meerdere typen schuifafsluiters en beschikt over automatische meldingen en alarmfuncties tijdens bedrijf. Sinds het gebruik ervan heeft het het automatiseringsniveau en de inspectie-efficiëntie van externe tests van schuifafsluiters in China aanzienlijk verbeterd.

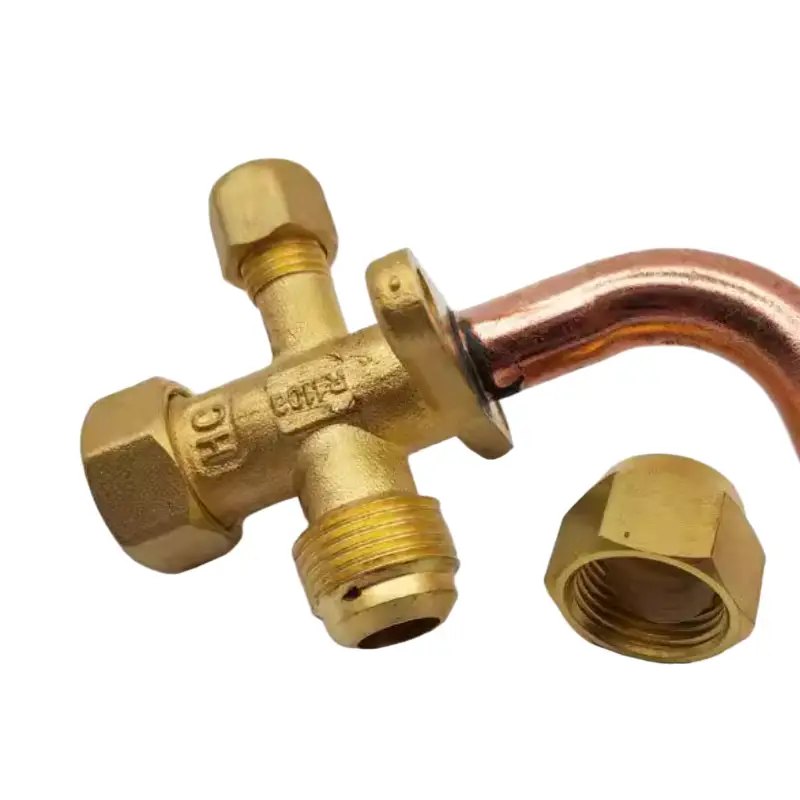

Serve Valve CCD Automatic Visual Inspection Machine

Inspectieproces en resultaten

Vergeleken met traditionele handmatige inspectie biedt de Serve valve CCD automatische visuele inspectiemachine een hogere inspectie-efficiëntie en nauwkeurigheid, vermindert menselijke fouten en kan handmatige visie vervangen in gevaarlijke omgevingen die niet geschikt zijn voor handmatige bediening, waardoor geautomatiseerde en intelligente productieprocessen worden bereikt. Eerst wordt de Serve-klep op het inspectieplatform geplaatst. Vervolgens roteert het systeem automatisch en legt het beelden vast vanuit meerdere hoeken. Tenslotte worden dimensionale afwijkingen geanalyseerd met behulp van algoritmen. Als de wanddikte van de schaal of de diameter van de klepsteel het standaardbereik overschrijdt, bepaalt het systeem dit onmiddellijk als een defect product en activeert het een alarm. Vergeleken met traditionele handmatige inspectie verhoogt dit systeem de inspectie-efficiëntie meerdere malen, terwijl het percentage valse beoordelingen wordt verminderd.

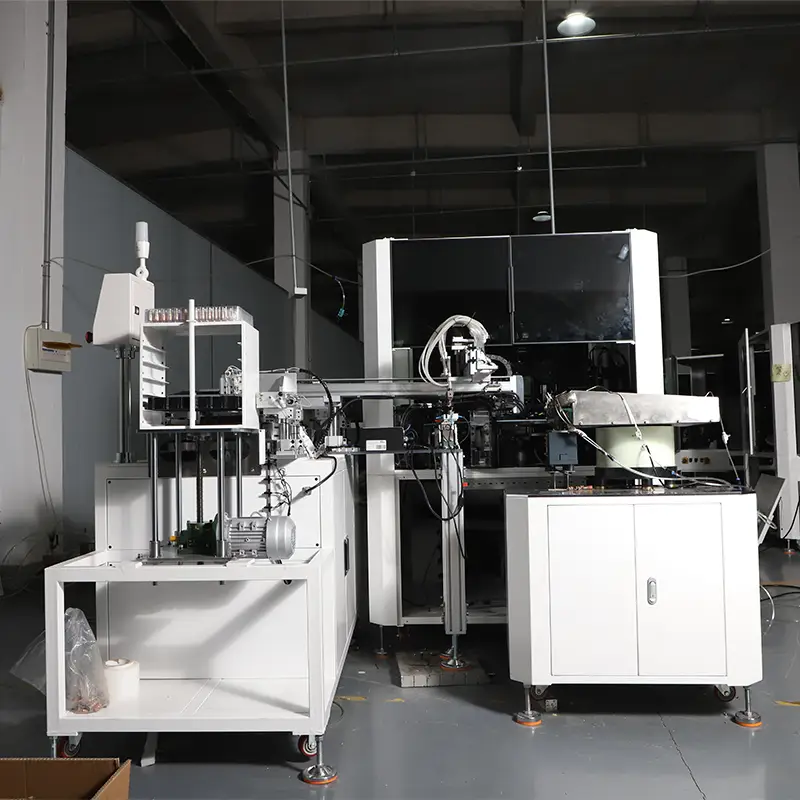

Serve Valve CCD Automatic Visual Inspection Machine

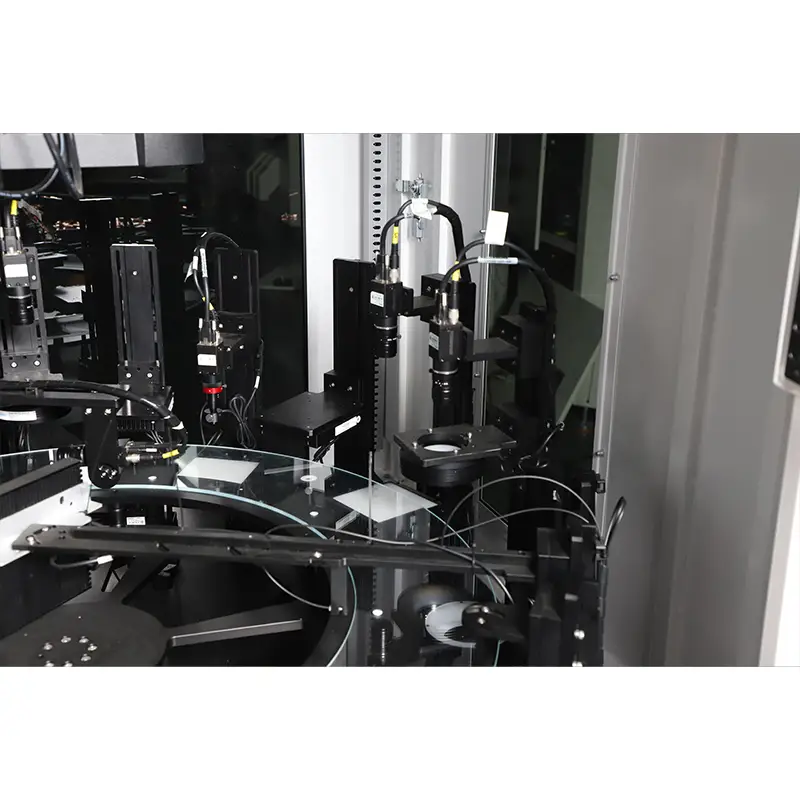

Turntalbe-glasplaat

Fase van gegevensanalyse

Werkblad

Fase van beeldopname

Voedingsfase

Trilplaat

Prestatietestnormen

De Serve valve CCD Automatische visuele inspectiemachine kan het kwaliteitscontroleniveau in het productieproces van schuifafsluiters effectief verbeteren, ongekwalificeerde producten onmiddellijk identificeren en elimineren en de leveringszekerheid op de markt garanderen.

Inspectie artikelen	Inspectie inhoud	Technische vereisten Normen
Detectie van voeding	Hoofdstroomvoorziening	Controleer of de bedrading naar elke aansluiting goed vastzit en of de buismarkeringen met het bedradingsnummer correct zijn.
Detectie van voeding	Opstartcircuit	Kan de machine normaal starten?
Installatie en testen van machines	Stabiliteitstest voor installatie van machinevoetkussens	Zijn de voetzolen omhoog gebracht en op de grond ondersteund?
Installatie en testen van machines	Stabiliteitstest voor installatie van machinevoetkussens	Hangen de zwenkwielen in de lucht?
	Loopsnelheid	60-80 per minuut.
prestatie	slagingspercentage	Het slagingspercentage voor gekwalificeerde producten is 99,0%. Let op: Valse afkeuring is toegestaan (OK-producten worden beoordeeld als NG-producten), met een valse afkeuringspercentage van minder dan 5%, dat varieert afhankelijk van het specifieke defect.
	Levensduur van de camera	De levensduur van een camera bij normaal gebruik is ruim een jaar.
	Gegevensstatistieken	Realtime statistische detectiegegevens
	Prestaties van apparatuurbesturing	(1) Wanneer de productgrootte of het uiterlijk NG blijkt te zijn, wordt het direct afgevoerd zonder de machine te alarmeren of te stoppen; (2) Wanneer een product continu NG is (het aantal opeenvolgende NG's kan door het programma worden ingesteld), moet de apparatuur een alarm geven en stoppen (rood licht en alarmgeluid). (3) Als er gedurende 1 opeenvolgende minuut een materiaaltekort is (tijdslimiet instelbaar) (er gaat geen materiaal onder de CCD), moet de apparatuur alarmeren en stoppen (rood licht en alarmgeluid).
