Stempelen van onderdelen CCD Automatische visuele inspectiemachine

NINGBO LANCE INDUSTRIAL CO., LIMITED voert verschillende berekeningen uit op deze signalen om de kenmerken van het doel te extraheren, zoals oppervlakte, hoeveelheid, positie en lengte. Stempelen van onderdelen CCD Automatische visuele inspectiemachine maakt gebruik van een industriële camera om het te inspecteren doel om te zetten in een beeldsignaal. Op basis van pixelverdeling en informatie zoals helderheid en kleur wordt het omgezet in een digitaal signaal.

Productparameter

Stempelen van onderdelen CCD Automatische visuele inspectiemachine‌ geleverd door ons bedrijf, vereist dat alle items vóór inspectie duidelijk zichtbaar zijn onder beeldkwaliteit. Inspectie-efficiëntie: maar liefst 60 stuks per minuut (afhankelijk van productaanvoersnelheid).

inspectie geval

1.voorbeeldafbeelding

2.inspectie inhoud:

3. Voorbeeld van inspectiebeelden:

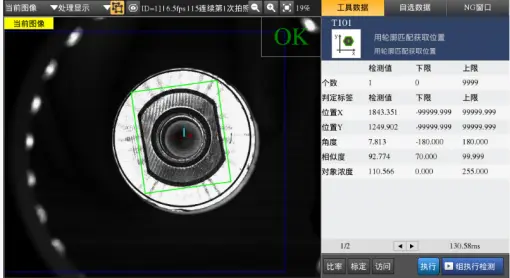

OK

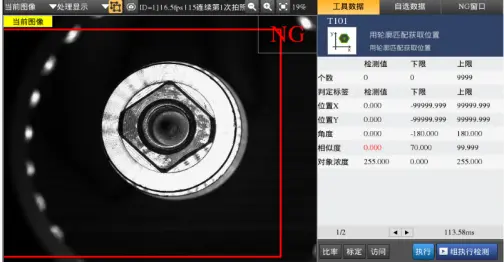

NG

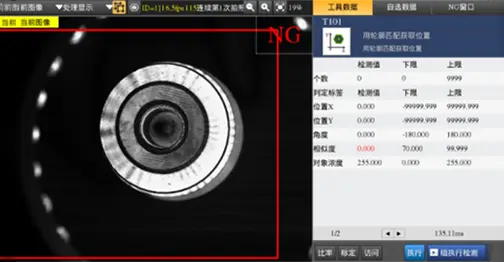

NG

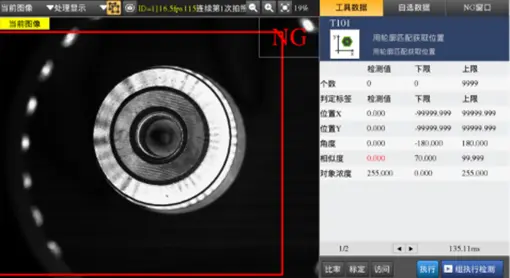

NG

‌

Als u ook gestempelde metalen onderdelen vervaardigt en de productie-efficiëntie wilt verbeteren, defecte producten wilt uitzoeken en de productiekosten wilt verlagen, neem dan gerust contact met ons op.

Laat Stamping Parts CCD Automatische visuele inspectiemachine menselijke ogen vervangen en u helpen defecte producten op de productielijn te inspecteren, waarbij u die met gebreken, defecten, krassen en andere defecten uitkiest. Wij kunnen oplossingen voor u bieden en geschikte stempelmachines ontwerpen voor uw behoeften.

Productvoordelen

De Stamping Parts CCD Automatische visuele inspectiemachine heeft een maximale detectienauwkeurigheid tot 1 μm. Belangrijke werkstukken kunnen worden geconfigureerd op 0,003 mm. De detectienauwkeurigheid bedraagt ​​99,99%, waardoor valse detecties en weglatingen effectief worden verminderd. De detectiesnelheid is instelbaar tussen 200 en 1200 stuks per minuut. De reguliere detectie-efficiëntie is niet lager dan 60 stuks per minuut. Het kan flexibel worden aangepast aan de productgrootte en complexiteit, en is geschikt voor verschillende batchproductiebehoeften.

Het toepassingsbereik is breed. Het kan stempelonderdelen van rubber, metaal, plastic, glas en composietmaterialen detecteren. Het kan nauwkeurig verschillende defecten identificeren, zoals afwijkingen in lengte, breedte, hoogte en diameter, mengsels, vervormingen, bramen, zwarte vlekken, krassen, enz. Het kan ook speciale defecten detecteren, zoals meerdere freesvlakken, ontbrekende freesvlakken, ontbrekende freesgaten en ontbrekende tappen. De laadmethode ondersteunt op maat gemaakte trilschijven, transportbanden en mechanische armen. De voeding is compatibel met de wereldwijde 220V AC- en 50/60Hz-normen. Het standaardformaat is 800 mm × 600 mm × 1200 mm. Het kan worden aangepast aan de beperkingen van de site. Het gewicht bedraagt ​​ongeveer 150kg. Het werkt stabiel en is gemakkelijk te onderhouden.

Toepassingsscenario

De Stamping Parts CCD automatische visuele inspectiemachine wordt voornamelijk gebruikt in de productie-industrie van gestempelde onderdelen. De kernfunctie is het aanpassen aan het automatische kwaliteitscontroleproces van verschillende soorten gestempelde onderdelen van metaal, rubber, plastic, enz. Het wordt veel gebruikt in scenario's zoals online volledige inspectie van de productielijn voor gestempelde onderdelen, kwaliteitsscreening bij de uitgang van de fabriek, inspectie van inkomend materiaal, enz. Het kan worden aangepast aan verschillende producten, waaronder roestvrij staal, gestempelde aluminium onderdelen en gestempelde plastic onderdelen, en is met name geschikt voor bedrijven die onderdelen vervaardigen die de productie-efficiëntie moeten verbeteren, defecte producten moeten uitzoeken en de productiekosten moeten verlagen. De apparatuur kan naadloos worden geïntegreerd in de bestaande productielijn, waardoor volledige automatisering van het laden, inspectie en sorteren wordt bereikt, handmatige inspectie wordt vervangen, de problemen van lage menselijke efficiëntie en inconsistente kwaliteit worden opgelost en bedrijven worden geholpen gestandaardiseerde kwaliteitscontrole te bereiken.

Vraag en antwoord

Vraag: Welke specifieke defecten kunnen worden gedetecteerd bij gestempelde onderdelen en welke detectiemethode wordt gebruikt?

Antwoord: De Stamp Parts CCD automatische visuele inspectiemachine kan veelvoorkomende defecten detecteren, zoals afwijkingen in lengte, breedte, hoogte en diameter, verwisseling, vervorming, enz. Het kan ook speciale defecten detecteren, zoals meerdere freesvlakken, ontbrekende freesvlakken, ontbrekende freesgaten en ontbrekend tappen, allemaal met behulp van normale lichtdetectiemethoden. Vóór de inspectie is het noodzakelijk om ervoor te zorgen dat het beeld van het geïnspecteerde werkstuk duidelijk en zichtbaar is om de nauwkeurigheid en betrouwbaarheid van de inspectieresultaten te garanderen en om verschillende defecte producten effectief te elimineren.

Vraag: Kunnen de laadmethode en het formaat worden aangepast?

Antwoord: Ja, ze kunnen worden aangepast. De laadmethode biedt drie opties: trilschijf, transportband en mechanische arm. Het kan worden aangepast aan de vereisten van de productielijn van de klant. De standaardafmetingen van de apparatuur zijn 800 mm x 600 mm x 1200 mm, met een gewicht van ongeveer 150 kg. De grootte en configuratie kunnen flexibel worden aangepast aan de beperkingen van de werkplaats om aan de werkelijke productiebehoeften van de klant te voldoen.

Vraag: Kunnen de detectienauwkeurigheid en snelheid worden aangepast?

Antwoord: De detectienauwkeurigheid van de Stamping Parts CCD automatische visuele inspectiemachine kan oplopen tot 1 μm. Voor belangrijke componenten kan dit worden geconfigureerd tot 0,003 mm. De detectiesnelheid is instelbaar tussen 200 en 1200 stuks per minuut. De reguliere detectie-efficiëntie is niet lager dan 60 stuks per minuut. Specifieke aanpassingen kunnen flexibel worden doorgevoerd op basis van productgrootte, complexiteit en laadsnelheid, waarbij rekening wordt gehouden met zowel nauwkeurigheid als efficiëntie.
