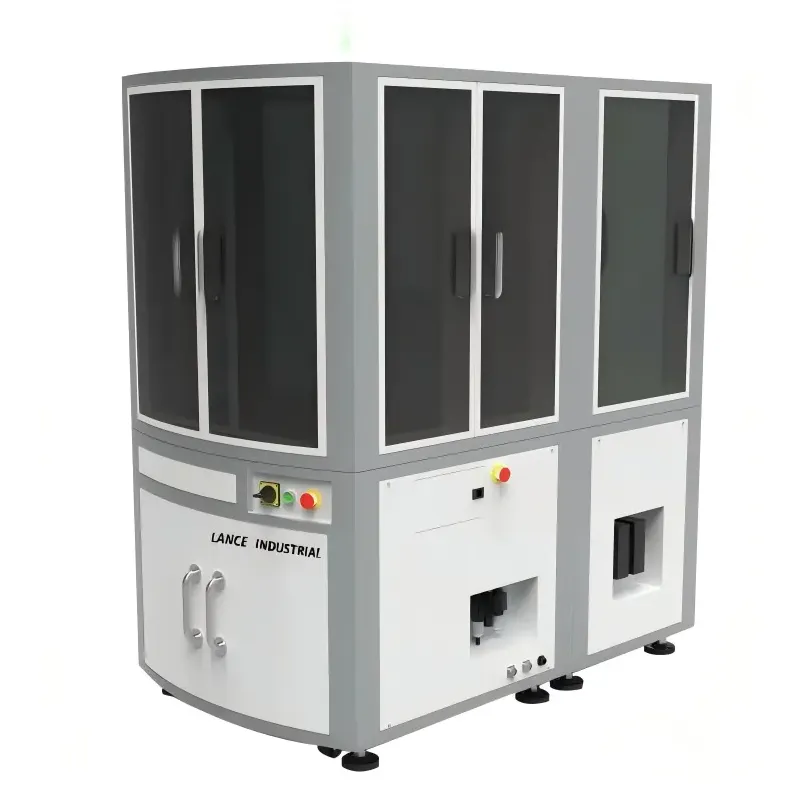

Standaard CCD automatische visuele inspectiemachine

LANCE INDUSTRIal is een fabrikant, leverancier en innovator van industriële oplossingen in China, standaard CCD Automatische visuele inspectiemachine is een uiterst nauwkeurige geautomatiseerde kwaliteitscontroleoplossing die is ontworpen voor fabrikanten die defecten in precisiecomponenten willen elimineren.

Stuur onderzoek

Productomschrijving

LANCE INDUSTRIal is een professionele fabrikant en leverancier van automatische CCD-machines voor visuele inspectie in China. Standaard CCD Automatische visuele inspectiemachine combineert geavanceerde machine vision-technologie met krachtige mechanische automatisering om verschillende afmetingen, oppervlaktedefecten en materiaalintegriteit in verschillende industrieën te detecteren. Door handmatige inspectie te vervangen door AI-gestuurde analyses, zorgt dit systeem voor consistente nauwkeurigheid en worden de arbeidskosten en productiestilstand aanzienlijk verminderd. Wij overbruggen de kloof tussen ontwerp en uitvoering en zorgen ervoor dat geavanceerde technologie naadloos in uw workflow wordt geïntegreerd.

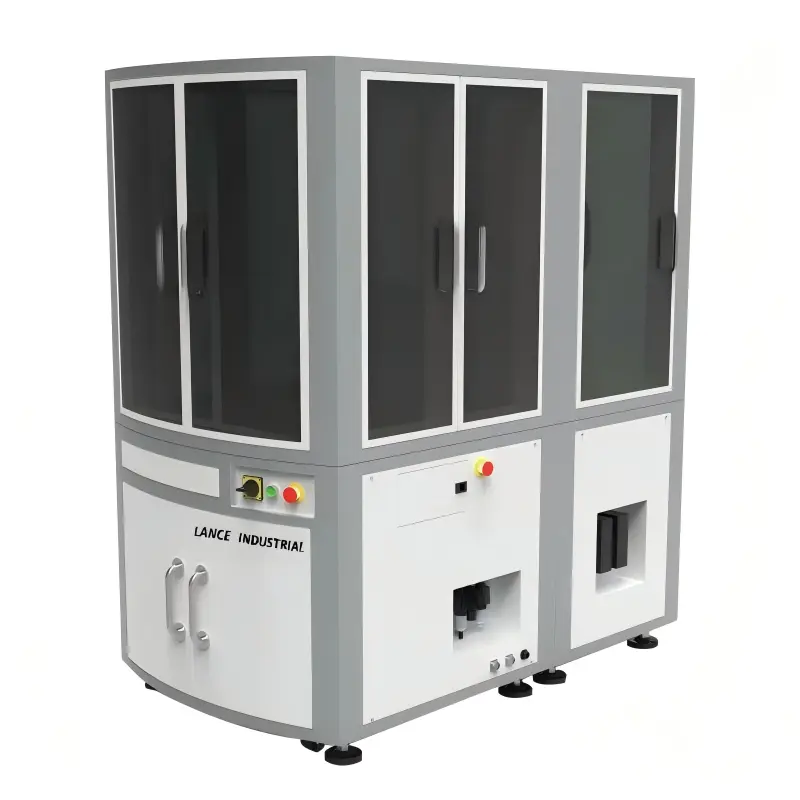

Standard Ccd Automatic Visual Inspection Machine

Heeft u last van deze problemen?
Visuele inspectie is moeilijk‌	Inspectie-eisen zijn complex	Technische vaardigheden ontbreken	De arbeidskosten zijn te hoog

Productparameter

Parameter	Specificatie
Inspectieprecisie	Tot 1μm (0,001 mm) (configureerbaar tot 0,003 mm voor kritische toepassingen)
Inspectiesnelheid	200-1200 stuks per minuut (aanpasbaar op basis van productgrootte/complexiteit)
Nauwkeurigheidsgraad	99,99% (minder valse positieven/negatieven door AI-leeralgoritmen)

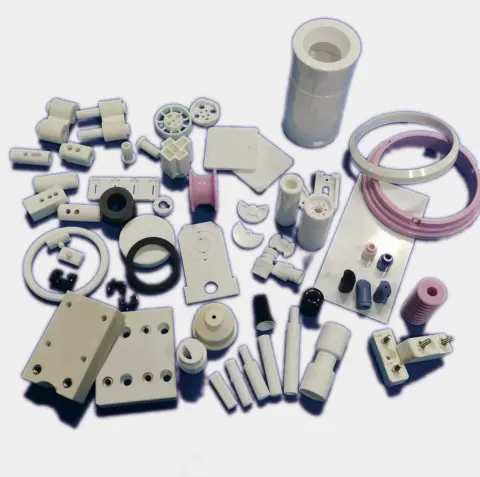

Compatibele materialen	Rubber, metaal (roestvrij staal, aluminium), kunststof, glas en composietmaterialen
Defecttypen gedetecteerd	Lengte-/hoogte-/diameterafwijkingen, gemengde materialen, vervorming, bramen, zwarte vlekken, krassen
Voedingsmechanisme	Trilkom, transportband of robotarm (aanpasbaar)
Voeding	220V AC, 50/60Hz (compatibel met wereldwijde standaarden)
Afmetingen (L×B×H)	800 mm × 600 mm × 1200 mm (standaard; aanpasbaar vanwege ruimtebeperkingen)
Gewicht	~150kg (varieert afhankelijk van de configuratie)

Producteigenschap en toepassing

Ons systeem: professionele Machine Vision Integrator‌
‌AI diep leren‌	‌Visuele uitlijning‌:	3D ongeordend grijpen
Interne algoritmen detecteren met hoge precisie kleine gebreken, defecten, krassen en kreukels.	Snelle, nauwkeurige positionering met gesloten lus (nauwkeurigheid op micrometerniveau), aanpasbaar.	AI-aangedreven greeppuntselectie voor diverse ongeordende scenario's.
Inspectie van uiterlijk en afmetingen	‌Visuele inspectie‌	Andere behoeften
Geautomatiseerde screening van de productielijn (grootte, uiterlijk, kleur, positie) afgestemd op de behoeften.	Machine vervangt handmatige controles om gebreken, krassen, enz. te identificeren.	Biedt gratis oplossingen/consultaties op maat voor machine vision-vereisten. Neem contact met ons op.

Toepassingen:‌

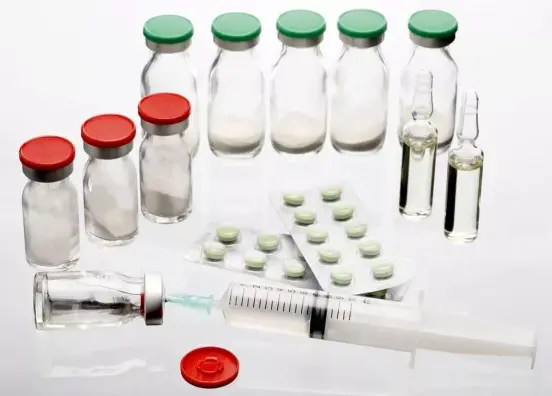

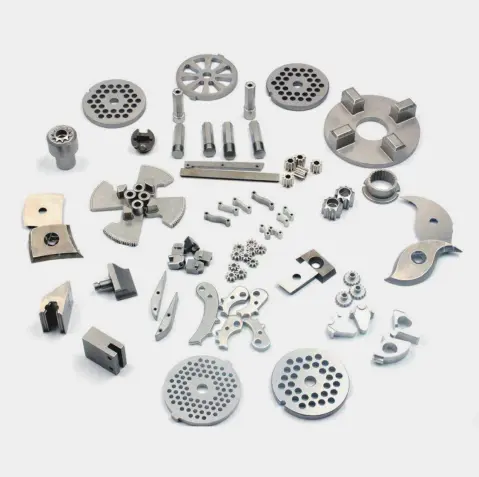

De standaard CCD automatische visuele inspectiemachine, die vertrouwt op volwassen machinevisie- en automatiseringstechnologieën, biedt een stabiele en betrouwbare oplossing voor volledige proceskwaliteitscontrole voor de productie van precisiecomponenten, die veeleisende detectiescenario's in verschillende industrieën omvat. In de elektronicaproductiesector kan het inspecties uitvoeren op krassen, verkeerde uitlijning en maatafwijkingen op kleine componenten zoals connectoren en knoppen voor mobiele telefoons, waardoor de nauwkeurigheid van de montage van 3C-producten wordt gewaarborgd; in de sectie auto-onderdelen kan het nauwkeurig de schroefdraad, vervorming van rubberen afdichtingen en afdichtingsfouten van de componenten verifiëren, waardoor wordt voldaan aan de strenge betrouwbaarheidsnormen van de auto-industrie; bij de productie van medische hulpmiddelen kan het de nauwkeurigheid van de grootte van chirurgische instrumenten en de integriteitsdetectie van steriele verpakkingen verifiëren, waardoor wordt voldaan aan de nalevingsvereisten van de medische industrie; in de sector consumptiegoederen kan het op efficiënte wijze oppervlaktefouten en montagefouten identificeren voor producten zoals plastic omhulsels van huishoudelijke apparaten en metalen bevestigingsmiddelen; op het gebied van industriële algemene componenten kan het gemengd materiaal sorteren en defecten screenen voor lagers, tandwielen en pakkingen, waardoor handmatige arbeid wordt vervangen om grootschalige, zeer consistente kwaliteitscontrole te bereiken.

Standard Ccd Automatic Visual Inspection Machine

Productiedetails

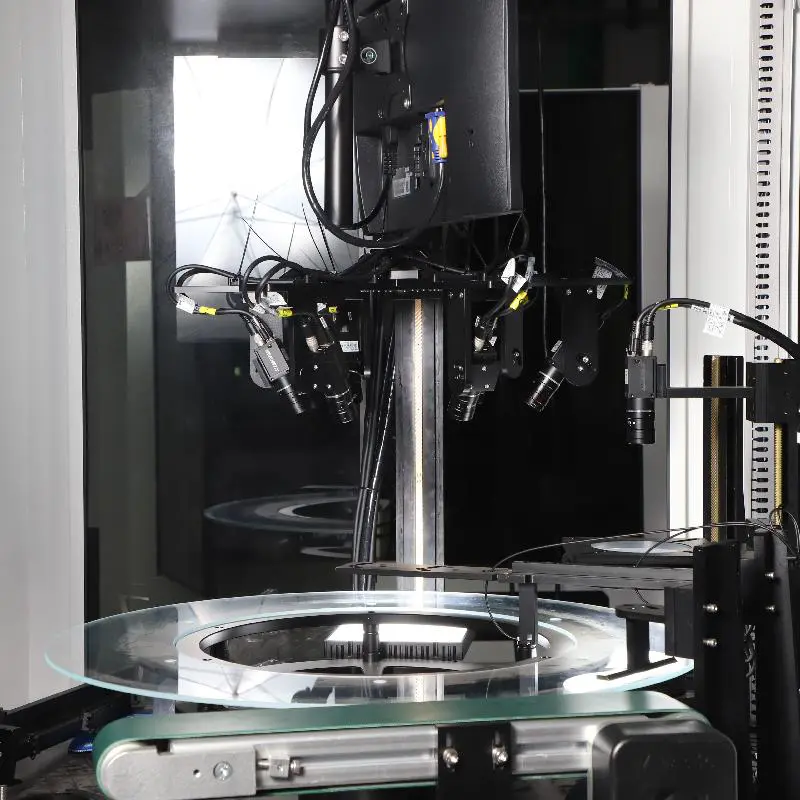

De standaard automatische visuele inspectiemachine met CCD kan een kerndetectienauwkeurigheid van 1 μm (0,001 mm) bereiken, en in belangrijke scenario's kan deze worden geconfigureerd tot 0,003 mm. De detectiesnelheid varieert van 200 tot 1200 stuks per minuut. Het kan flexibel worden aangepast aan de productgrootte en complexiteit, waarbij efficiëntie en nauwkeurigheid in evenwicht worden gebracht. De hele machine maakt gebruik van gediversifieerde laadmethoden, zoals trilschijven, transportbanden of mechanische armen, geschikt voor verschillende vormen en kwetsbare onderdelen. De werkstukken worden soepel getransporteerd door glazen draaitafels of lineaire transportbanden, gecombineerd met trillingsdempende structuren en ringvormige LED-verlichting, waardoor heldere beelden worden gegarandeerd tijdens hoge snelheden.

Uitgerust met een industriële camera van 5 miljoen pixels en zelfontwikkelde visuele algoritmen, kan het nauwkeurig defecten identificeren zoals maatafwijkingen, verwisselingen, vervormingen, bramen, zwarte vlekken, krassen, enz. Via PLC-logische besturing van pneumatische actuatoren kan het defecte producten nauwkeurig verwijderen en gekwalificeerde producten soepel naar het volgende proces sturen. De apparatuur maakt gebruik van een universele voeding van 220 V AC, met een standaardgrootte van 800 mm x 600 mm x 1200 mm, en weegt ongeveer 150 kg. Het kan worden aangepast aan de ruimte ter plaatse om te voldoen aan de inzetvereisten van verschillende productieomgevingen. Met stabiele prestaties en hoge kosteneffectiviteit helpt het bedrijven de arbeidskosten te verlagen en de productieopbrengst te verbeteren.

Standard Ccd Automatic Visual Inspection Machine

Turntalbe-glasplaat

Fase van gegevensanalyse

Werkblad

Fase van beeldopname

Voedingsfase

Trilplaat

Gevallen testen
	Versnelling Inspectie Inhoud en vereisten: Inspectie werkstukgebied: Visuele inspectie van tandwielen met een diameter van 6 mm. Inspectiepunten: ontbrekende tanden, vlekken, beschadigingen 1: uiterlijk van de onderkant, ontbrekende tanden 2: top uiterlijk, ontbrekende tanden
	Pakking Inhoud en vereisten testen Inspectie van het werkstukoppervlak: monster met een totale hoogte van 0,37 mm en een diameter van 2,45 mm. Inspectieartikelen: 1: Bodeminspectie op vuil, spanen en zilverlekkage. 2: Topinspectie op zilvertekort, vuil en breuk.

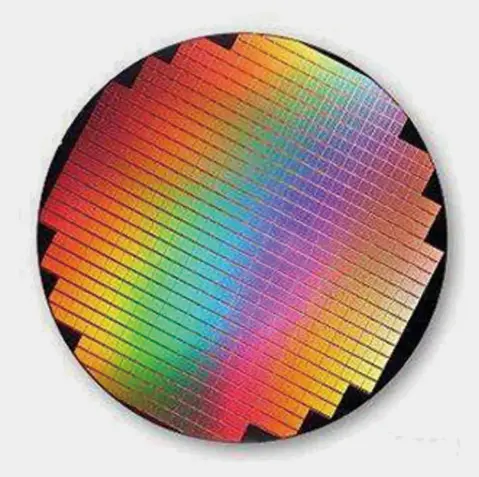

	Wafeltje Werkstukgebied detecteren: Uiterlijk en dimensionale inspectie van een monster van 1,44 mm (lengte) x 1,43 mm (breedte) x 1,65 mm (hoogte). Inspectiepunten: beschadigingen, scheuren, porositeit en slechte nikkellaag.
	Inductie Inspectie van het werkstukgebied: Inspectie van het uiterlijk van de onderkant, het uiterlijk van de bovenkant en de afmetingen van inductormonsters. Inspectiepunten: schade, gaten, afmetingen
